Kabel
Ihre Lösung für individuelle Kabelkonfektion
In der modernen Industrie ist die Kabelfertigung ein entscheidender Bestandteil für die Qualität und Funktionalität von elektrischen Systemen. Unser Service bietet Ihnen maßgeschneiderte Lösungen, die perfekt auf Ihre Bedürfnisse abgestimmt sind. Wir kümmern uns um die gesamte Planung und Überwachung, um sicherzustellen, dass jedes Produkt den höchsten Standards entspricht.
Holen Sie sich
unsere Expertise!
Design for Manufacturing:
Ihre Entwickler werden gern mit uns zusammenarbeiten – ob vor Ort, remote oder asynchron – um Ihren Entwicklungsprozess zu unterstützen und die Time-to-Market zu verkürzen.
High Mix – Low Volume:
Auslegung der Produktion auf Flexibilität: Wir passen unsere Fertigung an Ihre spezifischen Anforderungen an.
-
Kostenorientierte Beratung:
Wir analysieren Ihren Materialeinsatz und beraten Sie, um Kosten zu optimieren. -
Komplette Materialbeschaffung:
Von der Beschaffung bis zur Lagerung – wir kümmern uns um alles, damit Sie sich auf Ihr Kerngeschäft konzentrieren können. -
Optimierung von Fertigungsabläufen:
Wir verbessern die Abläufe, um Zeit und Ressourcen zu sparen. -
Kostengünstige Musterfertigung:
Nutzen Sie unsere Musterfertigung, um Prototypen schnell und kosteneffizient zu erstellen. -
Beschaffung der Lötpasten-Schablonen:
Wir sorgen dafür, dass die passenden Schablonen zur Verfügung stehen, um eine präzise Bestückung zu gewährleisten.
Unsere Qualitätssicherung für Kabel und Kabelkonfektionen umfasst definierte Prüfprozesse über In-Process-Prüfungen bis zur Endkontrolle. Dazu zählen unter anderem elektrische Prüfungen, visuelle Kontrollen sowie die Überprüfung von Crimp-, Löt- und Steckverbindungen. So stellen wir eine hohe Zuverlässigkeit, Funktionssicherheit und gleichbleibende Qualität sicher – auch bei variantenreichen Kabelsätzen und kleinen Stückzahlen.

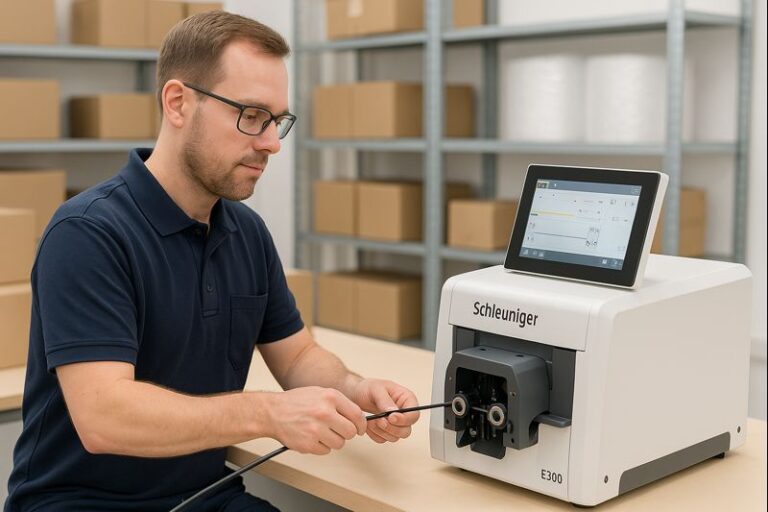

Zuschnitt
Von der Trommel zur richtigen Länge
Das Zuschneiden von Kabeln von der Trommel erfordert präzise Technik, um exakte Längen und unbeschädigte Leiter sicherzustellen. Gleichmäßige Vorschubmechanismen und saubere Schnitte verhindern Klemmen und Beschädigungen beim Abwickeln. Häufig wird der Prozess durch automatisches Abisolieren ergänzt, um die Isolierung zuverlässig und schonend zu entfernen.
Materialgerechte Verarbeitung von Isolierungen – Unterschiedliche Isolationsmaterialien wie PVC, Teflon oder Silikon stellen spezifische Anforderungen an die Verarbeitung. Durch den Einsatz geeigneter Verfahren und angepasster Werkzeuge gewährleisten wir eine prozesssichere Bearbeitung ohne Beschädigung des Leiters.
Effiziente Technik für präzise Prozesse – Unsere Verarbeitungstechnologien kombinieren modernste Antriebs- und Steuerungssysteme mit zuverlässiger Mechanik. So ermöglichen wir eine gleichbleibend hohe Bearbeitungsqualität bei unterschiedlichsten Kabeltypen – reproduzierbar, materialschonend und skalierbar für jede Losgröße. Egal ob Crimpen, Pressen oder Verzinnen.

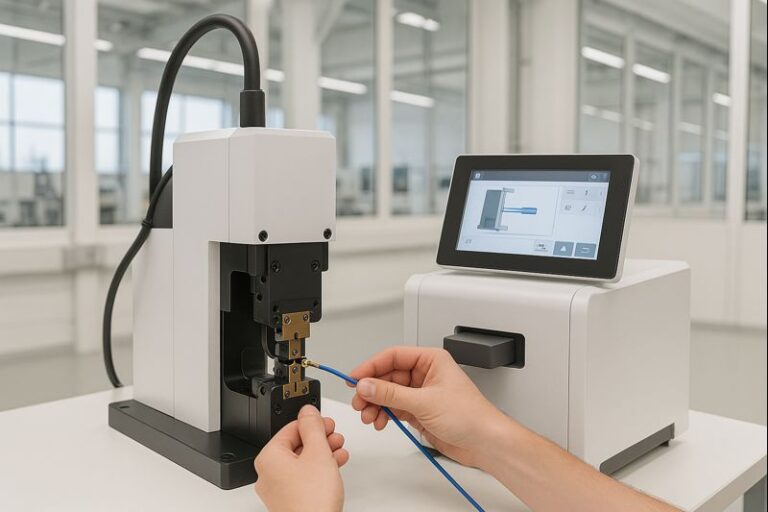

Crimpen
Crimpautomat oder Handzange?
Crimpen – maschinell wie manuell – erfordert hohe Präzision, um sichere und zuverlässige Verbindungen zu gewährleisten. Beim Maschinencrimpen sind korrekte Kalibrierung und Einstellungen entscheidend, da Fehljustagen zu Funktions- und Sicherheitsrisiken führen können. Bei der Handcrimpung kommt es zusätzlich auf die fachgerechte Anwendung des Werkzeugs an, insbesondere bei unterschiedlichen Kabeltypen und -querschnitten.
Sicherheitsrelevante Qualitätsprüfung der Crimpverbindung – Die Auszugskraft ist ein entscheidender Parameter zur Bewertung der mechanischen Festigkeit einer Crimpverbindung. In normierten Zugtests wird die Kraft gemessen, die erforderlich ist, um den Leiter axial aus dem Crimpkontakt zu lösen. So lassen sich Verpressungen zuverlässig auf ihre Belastbarkeit und Normkonformität prüfen – etwa nach DIN EN 60352 oder UL 486A/B.
Exakte Dimensionierung für optimale Verbindung – Die Crimphöhe ist ein maßgeblicher Faktor für die Qualität der Crimpverbindung. Sie bestimmt die Form und Festigkeit des umschlossenen Leiters und wird je nach Kontakt- und Leitertyp präzise eingestellt. Abweichungen können die elektrische und mechanische Funktion beeinträchtigen.
Qualitätskontrolle durch Querschnittsanalyse – Das Schliffbild zeigt den Querschnitt der Crimpverbindung und erlaubt die Beurteilung von Press- und Kontaktqualität. Es dient zur Erkennung von Lunkern, Fehlstellen oder ungleichmäßiger Materialverteilung und ist ein Standardverfahren in der Fertigungsüberwachung.
Optimale Kraft für dauerhafte Verbindungen – Die Crimpkraft muss so dosiert werden, dass eine sichere mechanische Verbindung gewährleistet ist, ohne den Leiter oder die Isolierung zu beschädigen. Eine präzise Kraftregelung ist entscheidend für Wiederholbarkeit und Prozessstabilität.
Löten und Verzinnen
Sichtbare Qualität durch Erfahrung
Der Lötprozess ist ein thermisches Verfahren, bei dem Temperatur und Zeit exakt abgestimmt sein müssen, um stabile Verbindungen zu erzeugen. Erhitztes Lötzinn verbindet Kabel und Anschluss zuverlässig, während zu hohe oder zu niedrige Temperaturen die Qualität und Sicherheit beeinträchtigen. Entscheidend ist daher eine kontrollierte Technik mit sicherem Umgang von Wärme und Material.
Löten und Verzinnen erfordern präzise Technik und Erfahrung. Dabei ist die Auswahl des richtigen Flussmittels ebenso entscheidend wie die Einhaltung von Normen für Lötkontakte. Die richtige Temperatur, Zeit und Materialwahl sorgen für stabile, langlebige Verbindungen. Unsere erfahrenen Mitarbeiter garantieren höchste Qualität, indem sie die passenden Lötmittel und Herstellernormen sorgfältig wählen – ganz nach den Vorgaben unserer Kunden.

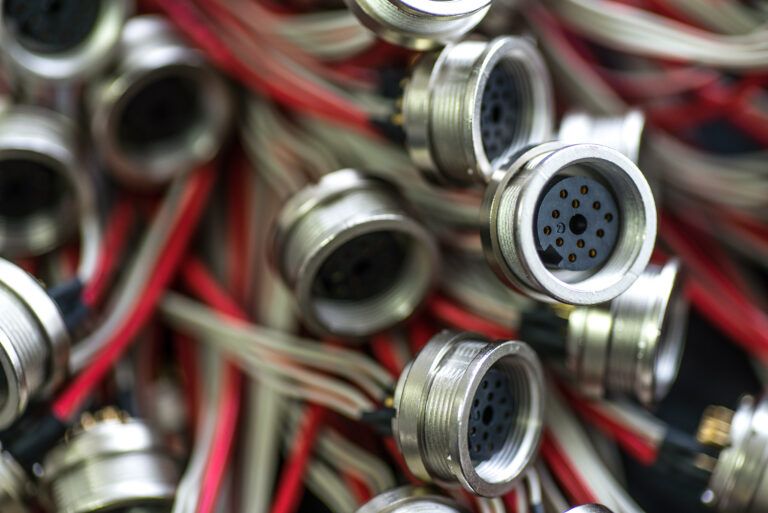

MONTIEREN
Stecker oder Gehäuse fest verbunden
Die Montage von Steckern und Gehäusen erfordert hohe Präzision, um sichere und langlebige Verbindungen zu gewährleisten. Komponenten müssen korrekt ausgerichtet, Kabel fachgerecht eingeführt sowie gecrimpt oder verlötet werden, um Fehler und Kurzschlüsse zu vermeiden. Die passende Gehäuseauswahl schützt vor äußeren Einflüssen und sichert die zuverlässige Funktion der elektronischen Baugruppen.
Die Montage von hochpoligen, platzsparenden Kabeln erfordert besondere Präzision und Sorgfalt. In Anwendungen, die eine Vielzahl von Verbindungen auf kleinstem Raum erfordern, stellen wir sicher, dass jedes Kabel korrekt in die Steckverbinder eingeführt und sorgfältig vercrimpt oder verlötet wird. Diese Art der Montage ist besonders wichtig in der Elektrotechnik, bei der auf begrenztem Raum viele elektrische Signale oder Stromkreise verwaltet werden müssen. Durch den Einsatz moderner Technologien und hochwertiger Komponenten garantieren wir eine kompakte, zuverlässige Lösung, die sowohl Platz spart als auch eine langlebige und stabile elektrische Verbindung gewährleistet.
